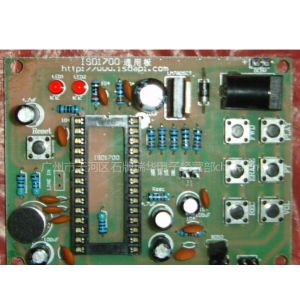

ISD1700录放音板说明书
ISD1700 系列录放芯片是一种高集成度,高性能的芯片。它可以多段录音,采样率可在 4K 至 12K 间调 节,供电范围可以在 2.4V 至 5.5V 之间。ISD1700 还有有新录音提示功能,当有新的录音后,LED 回每几秒闪一次来提示用户有新的录音。此外还有 4 种音效来提示用户的操作结果,如开始录音、停止录音、擦除、下一曲和全部擦除等。录音数据存储在芯片的 FLASH 内,没有经过任何压缩,所以有较好的音质和断电存储。芯片有两路独立的语音信号输入通道,话筒输入与模拟信号输入。 在独立按键模式下,当某功能操作完成后芯片会自动进入掉电模式来降低功耗。
在SPI模式下,用户可对芯片进行更多功能操作。如对任意存储地址进行录放,对模拟通道配置寄存器(Analog Path Configuration register, APC)进行读写等。
按键说明:
REC:录音,电平触发,按住录音,松开结束。
PLAY:放音,边沿触发播放一段,电平触发循环播放;
ERASE:边沿触发擦除首段录音或末段录音,电平触发长按住3秒,指示灯闪烁几次后将删除所有语音。
FWD: 前进键,播放下一曲。
VOL: 8 级音量控制,断电后再次上电音量将自动调整到声。
FT: 直通:在独立模式下,当此脚置 低时开启直通功能。即线路输入 信号将从 SP 与 AUD/AUX 输出, 并可控制音量;在 SPI 模式下可 用命令控制此功能开关,优先级 高于独立模式。
RESET:复位按键
供电电压为直流5伏和直流9伏,短路J1可实现上电循环放音。
